一、用途

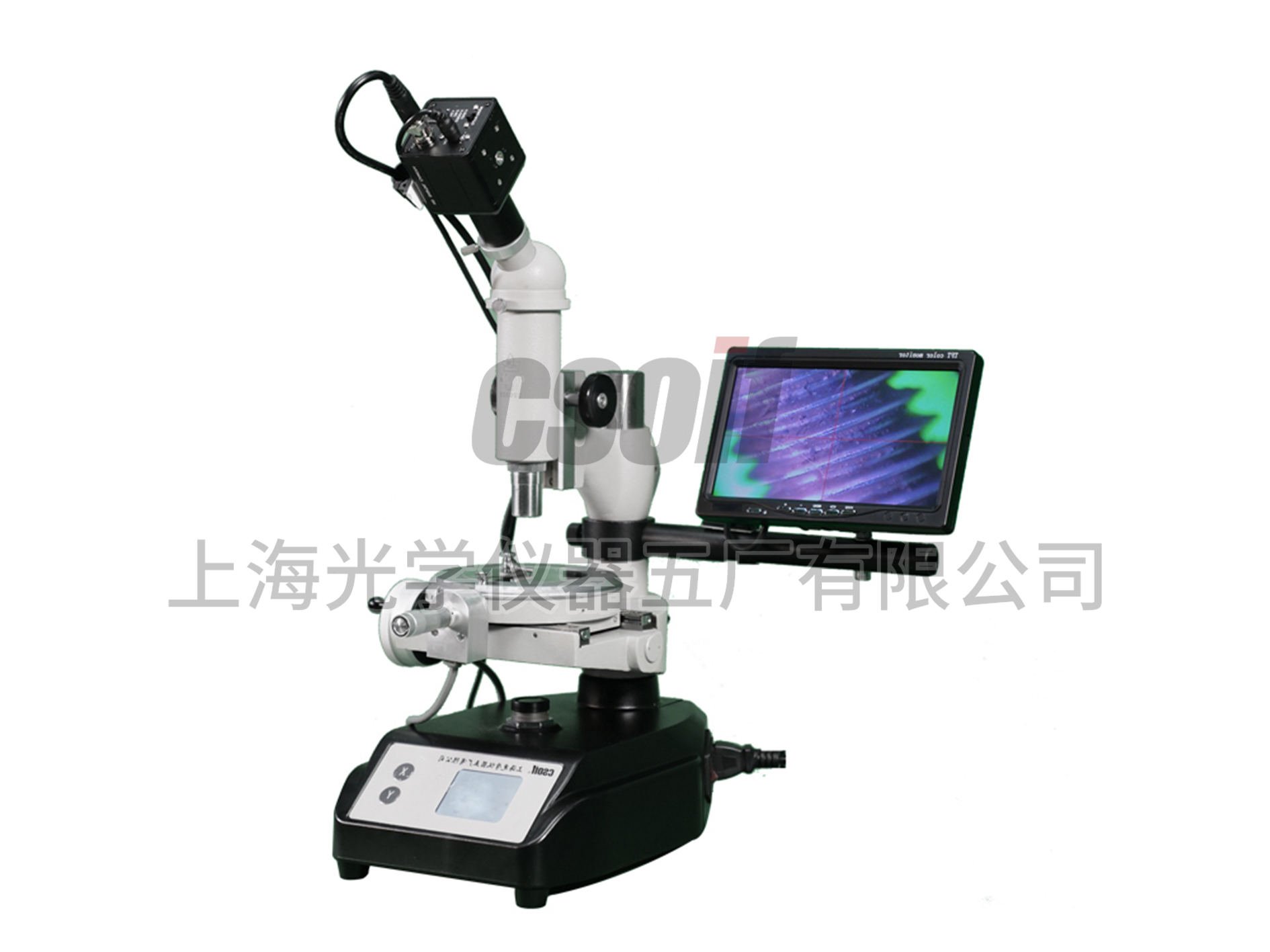

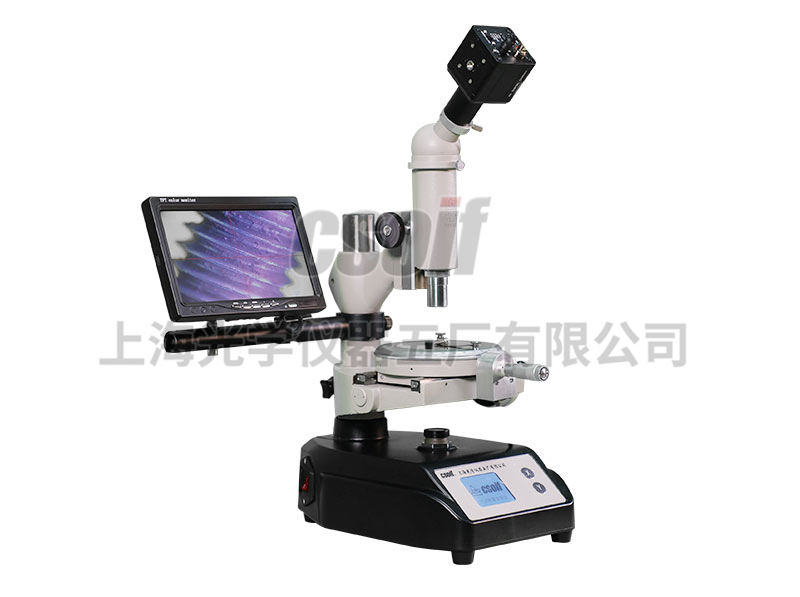

15JF-V視頻測量顯微鏡是由本公司設計在15JF數顯測量顯微鏡機型上的升級產品，配置數碼攝像系統和高清顯示屏，從而減少因人而異產生的觀察誤差，使測量結果一致性提高；大大減輕了長時間作業時人眼的疲勞度。并升級了對長度、圓弧和角度物理量的自動化算法，使測量更簡單、準確。該機型是本公司原廠產品15JF主機是光學計量儀器之一種，它的結構簡單，采用3”TFT顯示屏直讀，操作方便，適用范圍廣泛，主要用途如下：
1. 直角坐標中測定長度，例如測定孔距，基面距離，刻線寬度，鍵槽寬度，狹縫寬度，通孔外圓直徑等等。
2. 轉動度盤測定角度，例如對刻度盤、樣板、量規、鉆孔模塊及幾何形狀復雜的零件進行角度測量。
3. 用作觀察顯微鏡，以比較法檢查工作表面光潔度，鑒定冶金工業的礦石標本。鑒定印刷照相制版，檢驗紡織纖維等等。
二、規格：
| 物鏡 | 目鏡 |
顯微鏡 放大倍數 |
工作距離 (mm) |
視場直徑 (mm) | ||
| 放大倍數/數值孔徑 | 焦距 | 放大倍數 | 焦距 | |||
| 2.5×/ 0.08 | 43.40 | 10× 帶分劃板 | 25.00 | 25× | 58.84 | 5.6 |
| 10×/ 0.25 | 17.13 | 100× | 7.81 | 1.4 | ||
測量工作臺讀數裝置主要規格：
采用LED上下可調光源，X、Y測量結果均采用3”TFT顯示屏直讀，公英制轉換
X軸測量范圍：50mm
Y軸測量范圍：13mm
數顯分辨率：0.0005mm

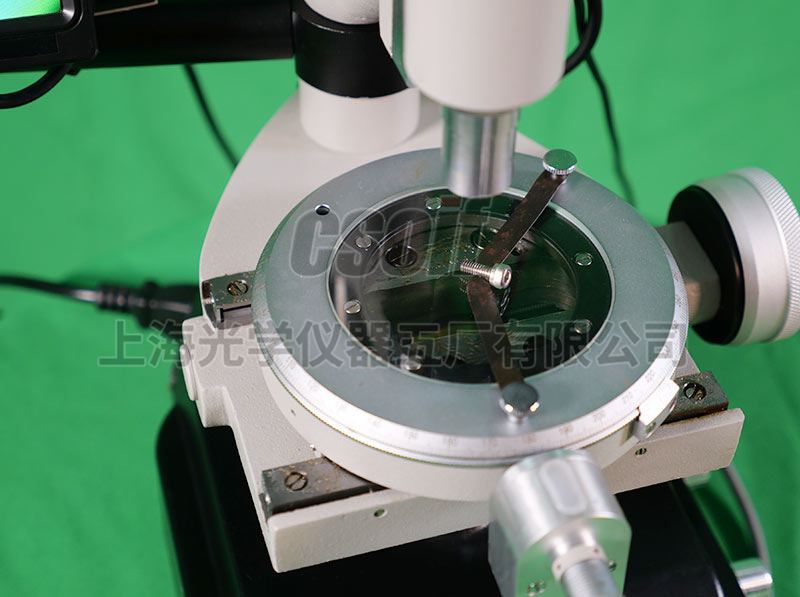

測量臺轉動范圍不限
測量臺刻度盤分度范圍：0°~ 360 °
測量臺刻度盤之分度值：1°
測量臺刻度盤游標讀數示值：6′
測量地點溫度：（20°C±3°C）
測量精度：儀器準確度誤差±(5+L/15)μm
注：L—被測件長度
高清攝像頭：1200線彩色CCD視覺工業相機
高清液晶顯示屏：7英寸高清顯示屏，分辨率1024×600
三、主要尺寸：
測量臺與物鏡之間最大距離：80mm
測量工作臺直徑：120mm
主機外形尺寸（長×寬×高）：262×220×425mm
儀器重量：約12kg
