一、用途

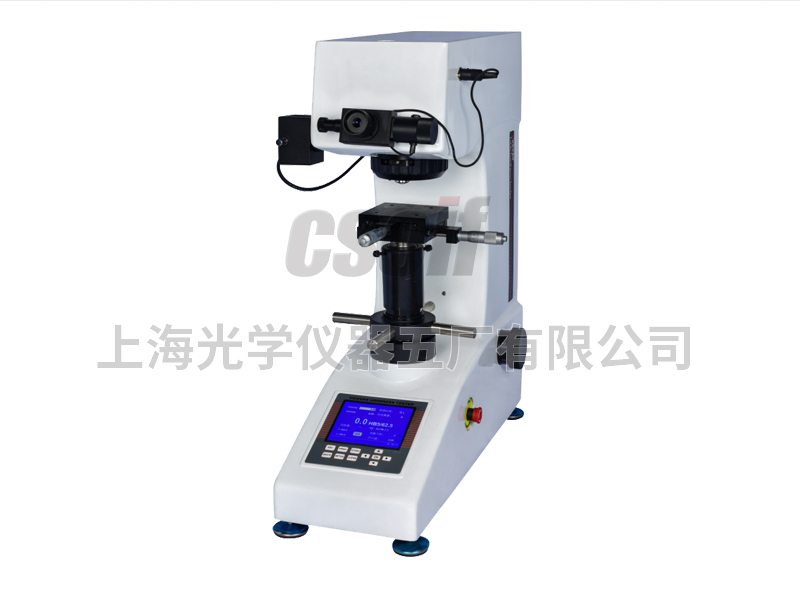

數顯自動轉塔型維氏硬度計可以滿足基本的維氏硬度計測試要求，升級后的數顯測微目鏡可以直接讀取測量長度，從而更加快速準確的得出測量值，升級后的轉塔可以自動轉換目鏡跟壓頭，避免人工失誤造成儀器損壞，同時也極大的提高效率。
1、 鋼鐵，有色金屬，金屬箔，硬質合金，金屬薄板，微觀組織，碳化；
2、 滲碳，滲氮和脫碳層，表面硬化層，電鍍層，涂層,熱處理；
3、 玻璃，晶片，陶瓷材料；
二、特點
1、 高級光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；
2、 工業顯示屏LCD大屏幕顯示屏上能顯示試驗方法、試驗力、測量壓痕長度、硬度值、換算硬度、試驗力保持時間，測量次數并能鍵入年、月、日期，試驗結果和數據處理等；
3、 鑄鋁殼體一次成型，結構穩定不變形，汽車烤漆檔次高，抗劃傷能力強，使用多年依然光亮如新；
4、 我司具備自行研發設計，生產加工的能力，我們的機器終身提供配件更換和維護升級服務；
5、 HVS-10Z機型可現實測量長度直接確認得出硬度值；
6、 HVS-10Z機型可實現：觀察—測試—測量的位置切換由自動轉塔完成；
7、 LCD大屏幕顯示屏方便觀察，測試條件，試驗過程直觀明了；
8、 可選配內置打印機；試驗結果和測試數據直接打?。?/span>
三、技術參數
| 型號 | HVS-5Z | HVS-10Z | HVS-30Z | HVS-50Z | ||||||||
維氏硬度標尺 | HV0.3,HV0.5,HV1.0,HV2.0,HV3.0,HV5.0 | HV0.3,HV0.5,HV1.0,HV3.0,HV5.0,HV10.0 | HV1,HV3,HV5,HV10,HV20,HV30 | HV1 ,HV5,HV10,HV20,HV30, HV50 | ||||||||
顯示 | 5位數的硬度值，4位數的對角線長度（D1，D2），保持時間，測試次數，平均值、標準偏差，返回 | |||||||||||
試驗力（Kgf） | 0.3、 0.5 、1.0 、2.0 、3.0、5.0 | 0.3、0.5、1.0 、3.0、5.0、10.0 | 1.0Kgf(9.8N)、3.0Kgf(29.4N)、 5.0Kgf(49.0N)、 10Kgf(98.0N)、20Kgf(196N)、 30Kgf(294N) | 1.0Kgf(9.8N)、5.0Kgf(49.0N)、 10Kgf(98.0N)、 20Kgf(196N)、30Kgf(294N)、 50Kgf(490N) | ||||||||
| 加載控制 | 自動（加載/保持/卸載） | |||||||||||
試驗力保持時間 | 1~99 | |||||||||||
光通道 | 雙光通道（目鏡及CCD攝象通道） | |||||||||||
| 光學系統 | 物鏡:10×，20× (可選配 40X) 目鏡放大倍數:10× 總放大倍數(μm):100×, 200× 測量范圍(μm):400 分辨率(μm):0.125 | 物鏡:10×，20× 目鏡放大倍數:10× 總放大倍數(μm):100×, 200× 測量范圍(μm):400 分辨率(μm):0.125 | 物鏡:10×，20× (可選40X) 目鏡放大倍數:10×（可選15X） 總放大倍數(μm):100×, 200× 測量范圍(μm):400 分辨率(μm):0.125 | 物鏡:10×，20× 目鏡放大倍數:10× (可更改成15X) 總放大倍數(μm):100×, 200× （可更改成150X ,300X） 測量范圍(μm):400 分辨率(μm):0.125 | ||||||||
硬度測量范圍 | (5-3000)HV | |||||||||||
| XY試臺 | 尺寸:100×100 行程范圍:25×25 最小讀數(mm):0.01 | |||||||||||
| 試件最大高度 | 165 | |||||||||||
試件最大寬度 | 130(從壓頭中心線至機壁距離） | |||||||||||
數據輸出 | 預留內置微型打印機接口，（RS232串行接口）選配安裝 | |||||||||||
電源電壓 | AC220V/50HZ | |||||||||||
外形尺寸(mm | 585×200×630 | |||||||||||
重量 | 42 | |||||||||||
附件
HVS-5Z
| 主機 | 1臺 |
| 砝碼 | 3只 |
| 十字測量平臺 | 1只 |
| 平口夾持臺 | 1個 |
| 水平調節螺釘 | 4只 |
| 電源線 | 1根 |
| 10X數顯測微目鏡 | 1只 |
| 維氏硬度塊 | 2塊 |
| 備用保險絲2A | 2只 |
| 產品合格證 | 1份 |
| 產品使用說明書 | 1份 |
HVS-10Z
| 主機 | 1臺 |
| 砝碼 | 3只 |
| 十字測量平臺 | 1只 |
| 平口夾持臺 | 1個 |
| 水平調節螺釘 | 4只 |
| 電源線 | 1根 |
| 10X數顯測微目鏡 | 1只 |
| 維氏硬度塊 | 2塊 |
| 備用保險絲2A | 2只 |
| 產品合格證 | 1份 |
| 產品使用說明書 | 1份 |
HVS-30Z
| 主機 | 1臺 |
| 砝碼 | 3只 |
| 大、中“V”型試臺 | 各1只 |
| 水平調節螺釘 | 4只 |
| 電源線 | 1根 |
| 10X數顯測微目鏡 | 1只 |
| 維氏硬度塊 | 2塊 |
| 備用保險絲2A | 2只 |
| 產品合格證 | 1份 |
| 產品使用說明書 | 1份 |
HVS-50Z
| 主機 | 1臺 |
| 砝碼 | 3只 |
| 大、中“V”型試臺 | 各1只 |
| 水平調節螺釘 | 4只 |
| 電源線 | 1根 |
| 10X數顯測微目鏡 | 1只 |
| 維氏硬度塊 | 2塊 |
| 備用保險絲2A | 2只 |
| 產品合格證 | 1份 |
| 產品使用說明書 | 1份 |
備注：可選配硬度計測量軟件，消除人為誤差，電腦操作，提高效率，精度更加精準。
